سیستم جرقه‌زنی خودرو: ساختار، عملکرد و راهنمای فنی

مقدمه فنی

سیستم جرقه‌زنی (Ignition System) وظیفه تولید و انتقال دقیق جریان الکتریکی با ولتاژ بالا به شمع‌های موتور را دارد تا مخلوط سوخت و هوا در محفظه احتراق در لحظه مناسب مشتعل شود. این سیستم منحصراً مختص موتورهای بنزینی و گازسوز (بنزین، CNG، LPG) است؛ موتورهای دیزلی به دلیل احتراق از نوع تراکمی (Compression Ignition) فاقد سیستم جرقه‌زنی هستند.

ساختار و اجزای اصلی

• باتری: منبع ولتاژ اولیه ۱۲ ولت برای تغذیه کویل و مدار جرقه.

• کویل جرقه‌زنی (Ignition Coil): ترانسفورماتور القایی که ولتاژ ۱۲ ولت اولیه را به ولتاژ ثانویه معمولاً در محدوده ۲۰ تا ۴۰ کیلوولت افزایش می‌دهد. این افزایش ولتاژ از طریق قطع ناگهانی جریان در سیم‌پیچ اولیه و القای ولتاژ بالا در سیم‌پیچ ثانویه (با تعداد دور بسیار بیشتر) رخ می‌دهد.

• واحد کنترل الکترونیکی (ECU/ECM): در سیستم‌های مدرن، زمان‌بندی دقیق جرقه (Ignition Timing) و مدت شارژ کویل (Dwell Time) را بر اساس داده‌های سنسورها محاسبه می‌کند.

• سنسورها: سنسور میل‌لنگ (Crankshaft Position Sensor) و سنسور بادامک (Camshaft Position Sensor) موقعیت زاویه‌ای موتور را تعیین می‌کنند؛ سنسور ناک (Knock Sensor) لرزش ناشی از احتراق نامناسب را تشخیص می‌دهد و باعث تأخیر در زمان‌بندی جرقه می‌شود.

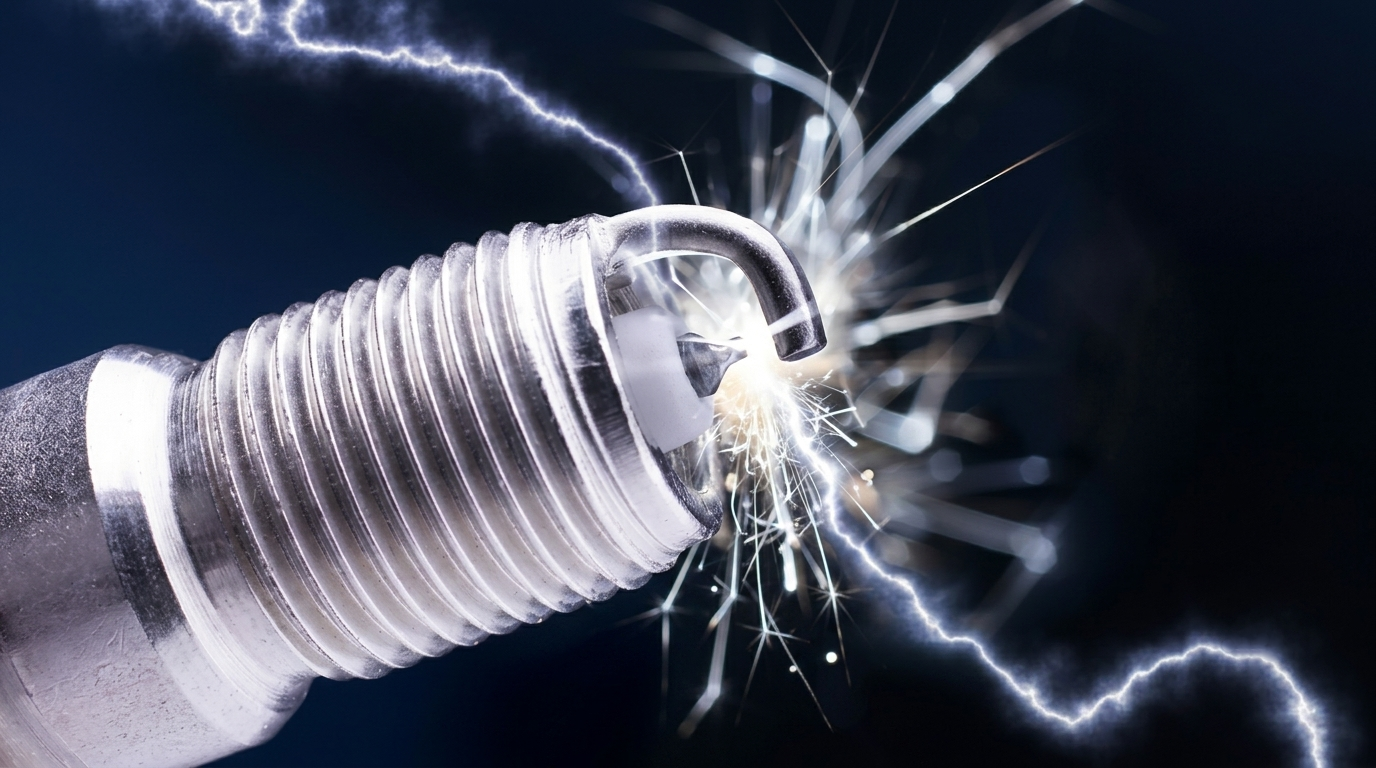

• شمع (Spark Plug): نقطه نهایی تخلیه ولتاژ بالا؛ فاصله الکترودها (Gap) معمولاً بین ۰.۶ تا ۱.۱ میلی‌متر بسته به نوع خودرو تنظیم می‌شود.

• سیم شمع یا اتصال مستقیم کویل به شمع: در سیستم‌های قدیمی‌تر از سیم‌های مقاوم بالا (Resistor Wire) و در سیستم‌های مدرن از اتصال مستقیم کویل روی هر شمع (Coil-on-Plug) استفاده می‌شود.

انواع سیستم‌های جرقه‌زنی

1. سیستم مکانیکی/تماسی (Breaker-Point / Contact Breaker): قدیمی‌ترین نسل؛ از یک دلکو (Distributor) با پلاتین مکانیکی برای قطع و وصل جریان اولیه کویل استفاده می‌کند. دقت پایین، نیاز به تنظیم دوره‌ای پلاتین و خازن (Condenser)، و فرسایش مکانیکی بالا از محدودیت‌های اصلی آن است. این سیستم عملاً در خودروهای تولید بعد از دهه ۱۹۸۰ به‌کار نمی‌رود. نکته دقیق مهندسی: شفت دلکو معمولاً از میل‌بادامک درایو می‌گیرد (نه مستقیماً از میل‌لنگ)، به همین دلیل دلکو با نصف سرعت میل‌لنگ می‌چرخد و توزیع جرقه دقیقاً هماهنگ با چرخه سوپاپ‌ها انجام می‌شود.

2. سیستم الکترونیکی با دلکو (Electronic Ignition with Distributor): پلاتین مکانیکی با یک مدولاتور الکترونیکی (Hall Effect یا Optical Sensor) جایگزین شده، اما همچنان از یک دلکو برای توزیع جریان به شمع‌ها استفاده می‌شود. دقت و پایداری بیشتری نسبت به نسل اول دارد.

3. سیستم بدون دلکو (Distributorless Ignition System - DIS): هر سیلندر یا هر جفت سیلندر یک کویل اختصاصی دارد و ECU مستقیماً زمان‌بندی و تحریک کویل‌ها را کنترل می‌کند. حذف دلکو، فرسایش مکانیکی و افت ولتاژ ناشی از فاصله هوایی در دلکو را از بین می‌برد. تعداد کویل‌ها ثابت نیست و به تعداد سیلندر و پیکربندی «جرقه هرز» (Waste Spark) بستگی دارد؛ برای نمونه در یک موتور ۴ سیلندر معمولاً دو کویل دوبل‌خروجی به‌کار می‌رود، در حالی که موتور ۶ سیلندر می‌تواند سه کویل دوبل داشته باشد.

4. سیستم کویل روی شمع (Coil-on-Plug - COP): استاندارد غالب در خودروهای مدرن. هر شمع کویل اختصاصی خودش را دارد که مستقیماً روی آن نصب می‌شود. این طراحی مسیر انتقال ولتاژ بالا را کوتاه‌ترین حالت ممکن می‌کند و افت ولتاژ ناشی از سیم شمع را حذف می‌کند.

5. سیستم جرقه‌زنی مگنتو (Magneto Ignition): برخلاف چهار نسل بالا، این سیستم به باتری برای تولید جریان اولیه نیاز ندارد؛ یک مولد مغناطیسی مکانیکی که با چرخش موتور می‌چرخد، جریان الکتریکی موردنیاز را مستقیماً تولید می‌کند. این سیستم عمدتاً در موتورهای کوچک (چمن‌زن، اره‌موتوری)، موتورسیکلت‌های قدیمی‌تر و هواپیماهای پیستونی کاربرد دارد و در خودروهای سواری مدرن استفاده نمی‌شود. مزیت اصلی آن استقلال از باتری است؛ محدودیت اصلی آن عدم امکان تولید جرقه در زمان خاموش بودن موتور (مثلاً برای استارت اولیه) است.

عملکرد

چرخه کار به این صورت است: ECU بر اساس داده سنسورهای میل‌لنگ، بادامک، دمای موتور و بار موتور (از سنسور MAP یا MAF) لحظه دقیق قطع جریان اولیه کویل را تعیین می‌کند. این قطع ناگهانی جریان، میدان مغناطیسی را در سیم‌پیچ ثانویه به ولتاژ بالا تبدیل می‌کند که از طریق شمع تخلیه شده و جرقه ایجاد می‌شود. زمان‌بندی جرقه معمولاً کمی پیش از رسیدن پیستون به نقطه مرگ بالا (Before Top Dead Center - BTDC) تنظیم می‌شود تا زمان کافی برای انتشار کامل شعله در محفظه احتراق فراهم شود. سنسور ناک در صورت تشخیص احتراق زودرس (Knocking)، این زمان‌بندی را به تأخیر می‌اندازد تا از آسیب مکانیکی به پیستون و شاتون جلوگیری شود.

تمایز فنی مهم: «ناک» (Knock/Detonation) و «پیش‌احتراق» (Pre-ignition) دو پدیده متفاوت‌اند که گاهی با هم اشتباه گرفته می‌شوند. ناک زمانی رخ می‌دهد که بعد از جرقه‌زنی عادی، بخشی از مخلوط سوخت به‌طور خودبه‌خودی و زودتر از موعد منفجر شود. پیش‌احتراق زمانی است که مخلوط سوخت قبل از وقوع جرقه و بدون دخالت شمع (معمولاً به دلیل نقطه داغ در محفظه احتراق) مشتعل شود. هر دو پدیده به موتور آسیب می‌زنند اما مکانیزم و زمان وقوعشان نسبت به لحظه جرقه متفاوت است.

توالی عملیاتی از استارت تا احتراق (نسخه سیستم‌های دارای دلکو)

توالی زیر مراحل کلی از لحظه استارت تا وقوع احتراق را نشان می‌دهد. بندهای ۱ تا ۴ مربوط به سیستم استارت هستند (سیستمی مجزا از سیستم جرقه‌زنی) و برای درک کامل زنجیره راه‌اندازی موتور آورده شده‌اند. بندهای ۷ به بعد بر اساس معماری دلکودار (نسل الکترونیکی با دلکو) توصیف شده‌اند؛ در خودروهای مدرن با سیستم DIS یا COP، وظیفه توزیع ولتاژ بالا بر عهده دلکو نیست و هر سیلندر کویل اختصاصی خود را دارد (به بخش «انواع سیستم‌های جرقه‌زنی» مراجعه شود).

1. زمانی که کلید استارت چرخانده می‌شود، باتری برق را به سوئیچ استارت می‌فرستد.

2. سوئیچ استارت مدار برق را بین باتری و رله استارت وصل می‌کند.

3. رله استارت جریان برق را از باتری به استارت وصل می‌کند.

4. استارت موتور را می‌چرخاند.

5. زمانی که موتور شروع به کار می‌کند، ژنراتور (آلترناتور) برق مورد نیاز مصرف‌کننده‌های الکتریکی خودرو از جمله سیستم جرقه‌زنی را تامین می‌کند.

6. کویل با قطع ناگهانی جریان اولیه، ولتاژ باتری را به ولتاژ بالای مورد نیاز برای ایجاد جرقه القا می‌کند.

7. در سیستم‌های دلکودار، دلکو ولتاژ بالا را به‌ترتیب بین شمع‌ها توزیع می‌کند.

8. شمع‌ها جرقه را در داخل سیلندر ایجاد می‌کنند.

9. جرقه مخلوط هوا و سوخت را در داخل سیلندر مشتعل می‌کند.

سازگاری با خودروهای مختلف

• خودروهای بنزینی معمولی: نیاز ولتاژی استاندارد (۲۰ تا ۳۰ کیلوولت) با کویل‌های متعارف.

• خودروهای گازسوز (CNG/LPG): به دلیل دمای احتراق و ترکیب سوخت متفاوت (معمولاً مخلوط رقیق‌تر یا Lean Mixture)، نیاز به ولتاژ ثانویه بالاتر و شمع با رنج حرارتی متفاوت دارند. استفاده از شمع یا کویل نامناسب برای گازسوز، یکی از علل شایع قطع و وصل جرقه و افزایش سایش الکترود است.

• خودروهای پرفشار (توربوشارژ/سوپرشارژ): به دلیل فشار بالاتر محفظه احتراق، نیاز به ولتاژ شکست (Breakdown Voltage) بالاتر دارند و معمولاً از کویل‌های با ظرفیت انرژی بیشتر استفاده می‌شود.

مزایا و محدودیت‌های هر نسل

نگهداری و علائم خرابی

نشانه‌های رایج ضعف در سیستم جرقه‌زنی شامل بدکار کردن موتور در دور آرام (Misfire)، افزایش مصرف سوخت، دشواری استارت زدن، و روشن شدن چراغ Check Engine با کدهای خطای مرتبط با Misfire (مانند P0300 تا P0304) است. علل شایع: فرسودگی الکترود شمع، ترک خوردگی عایق کویل، نشتی جریان از سیم شمع فرسوده، یا خرابی سنسور موقعیت میل‌لنگ. بازه تعویض شمع بسته به نوع الکترود (نیکل، پلاتین، ایریدیوم) بین ۲۰ تا ۱۰۰ هزار کیلومتر متغیر است؛ این عدد باید همیشه از دفترچه سازنده همان خودرو استعلام شود، نه به‌صورت عمومی اعلام گردد.

پرسش‌های متداول

۱. آیا خودروهای دیزلی هم سیستم جرقه‌زنی دارند؟ خیر. موتورهای دیزلی از احتراق تراکمی (Compression Ignition) استفاده می‌کنند و به شمع و کویل جرقه‌زنی نیاز ندارند (به‌جز شمع گرم‌کن/Glow Plug برای کمک به استارت سرد، که عملکردی متفاوت از شمع جرقه‌زن دارد).

۲. تفاوت اصلی سیستم دلکودار با سیستم Coil-on-Plug (COP) چیست؟ در سیستم دلکودار، یک کویل مرکزی ولتاژ بالا تولید می‌کند و دلکو آن را بین شمع‌ها توزیع می‌کند. در COP هر شمع کویل اختصاصی خود را دارد و ECU مستقیماً هر کویل را کنترل می‌کند؛ این طراحی افت ولتاژ ناشی از فاصله هوایی دلکو را حذف می‌کند.

۳. چرا خودروهای گازسوز (CNG/LPG) به شمع یا کویل متفاوت نیاز دارند؟ به دلیل مخلوط سوخت رقیق‌تر (Lean Mixture) و دمای احتراق متفاوت گاز نسبت به بنزین، این خودروها معمولاً به ولتاژ ثانویه بالاتر و شمع با رنج حرارتی متناسب نیاز دارند. استفاده از قطعه نامناسب برای گازسوز، سایش زودرس الکترود و قطع‌ووصل جرقه ایجاد می‌کند.

۴. علائم اصلی خرابی سیستم جرقه‌زنی چیست؟ بدکار شدن موتور در دور آرام (Misfire)، افزایش مصرف سوخت، دشواری استارت زدن، و روشن شدن چراغ Check Engine با کدهای خطای مرتبط (مانند P0300 تا P0304) از علائم رایج هستند.

۵. هر چند کیلومتر باید شمع خودرو تعویض شود؟ بسته به نوع الکترود شمع (نیکل، پلاتین، ایریدیوم)، این بازه معمولاً بین ۲۰ تا ۱۰۰ هزار کیلومتر متغیر است. این عدد باید همیشه از دفترچه سازنده همان خودرو استعلام شود، نه به‌صورت یک عدد ثابت برای همه خودروها در نظر گرفته شود.

۶. سنسور ناک (Knock Sensor) چه نقشی در سیستم جرقه‌زنی دارد؟ این سنسور لرزش ناشی از احتراق زودرس (Knocking) را تشخیص می‌دهد و به ECU علامت می‌دهد تا زمان‌بندی جرقه را به تأخیر بیندازد و از آسیب مکانیکی به پیستون و شاتون جلوگیری کند.

منابع

1. NGK / Niterra — ngk.com.au، بخش Ignition Coils in Detail بخش استخراج‌شده: توضیح اصل القای الکترومغناطیسی در کویل جرقه‌زنی، که مبنای توضیح «عملکرد کویل» در این مقاله قرار گرفت — قطع جریان اولیه باعث فروریزی میدان مغناطیسی و القای ولتاژ بالا در سیم‌پیچ ثانویه می‌شود.

2. Bosch Mobility — bosch-mobility.com، صفحه Spark Plug بخش استخراج‌شده: ولتاژ جرقه موردنیاز شمع می‌تواند تا حدود ۳۰ هزار ولت برسد که از کویل جرقه‌زنی تامین می‌شود — مبنای بازه ولتاژی ذکرشده در بخش «ساختار و اجزای اصلی».

3. DENSO Global — denso.com، بخش Spark and Ignition (Basic Knowledge) بخش استخراج‌شده: سیستم جرقه‌زنی معمولاً ولتاژ ثانویه‌ای در بازه ۱۰ تا ۳۰ کیلوولت تولید می‌کند — مبنای عدد بازه ولتاژ استاندارد ذکرشده در بخش «سازگاری با خودروهای مختلف».

4. DENSO Aftermarket Europe — denso-am.eu، مقاله DENSO explains spark plug technology بخش استخراج‌شده: خودروهای گازسوز LPG و CNG نسبت به موتورهای بنزینی به شمعی با عملکرد بالاتر نیاز دارند — مبنای مستقیم ادعای «نیاز به ولتاژ و شمع متفاوت برای گازسوز» در این مقاله و پاسخ FAQ شماره ۳.

5. Delphi Technologies — delphiautoparts.com، مقاله Ignition Coils: Design and Mode of Operation بخش استخراج‌شده: برای ایجاد جرقه در شمع ممکن است تا ۴۰ هزار ولت لازم باشد، در حالی که باتری خودرو تنها ۱۲ ولت تامین می‌کند — مبنای سقف بازه ولتاژی ذکرشده در مقاله.
