کمک فنر خودرو: ساختار، انواع، اصول عملکرد و نشانههای خرابی
کمک فنر چیست و چه نقشی در سیستم تعلیق دارد ؟
بین فنر و کمک فنر در سیستم تعلیق خودرو خط تفکیک روشنی وجود دارد که در بسیاری از منابع عمومی نادیده گرفته میشود: وزن خودرو را فنر تحمل میکند، نه کمک فنر. وظیفه کمک فنر کنترل کردن نوسانات فنر بعد از عبور از ناهمواری است، نه تحمل بار .
از نظر فیزیکی، کمک فنر یک مبدل انرژی است. هنگام عبور چرخ از دستانداز، فنر انرژی ضربه را جذب و ذخیره میکند و سپس آن را با نوسان آزاد رها میکند — مشابه رفتار یک فنر فشردهشده که پس از رهاشدن چند بار بالا و پایین میرود. اگر این نوسان کنترل نشود، دامنه آن در برخورد با دستاندازهای بعدی تشدید میشود.
اجزای اصلی کمک فنر
یک کمک فنر تلسکوپی معمولی از اجزای زیر تشکیل شده است:
پیستون: درون سیلندر حرکت میکند و دارای سوراخهای ریز (orifice) برای عبور کنترلشده سیال است
میله پیستون (Piston Rod): پیستون را به نقطه اتصال بالایی متصل میکند
سیلندر (Cylinder): محفظه اصلی حرکت پیستون؛ در طراحی دولوله، سیلندر داخلی و بدنه بیرونی دو مسیر جداگانه برای سیال ایجاد میکنند
سوپاپ داخل پیستون: میزان مقاومت در برابر عبور سیال، و در نتیجه سختی میرایی، را تعیین میکند
سیال هیدرولیک: روغن مخصوص که مقاومت اصلی در برابر حرکت پیستون را ایجاد میکند
محفظه گاز: در نوع گازی، حاوی نیتروژن فشرده برای جلوگیری از کفکردن روغن
کاسهنمد و گردگیر: آببندی سیال داخلی و محافظت میله پیستون در برابر گرد و غبار؛ منشأ اصلی نشتی روغن در صورت فرسودگی
پایه ضربهگیر و توپی سر کمک فنر: نقاط اتصال به بدنه و طبق/اکسل، معمولاً همراه با بوش لاستیکی برای جذب لرزش

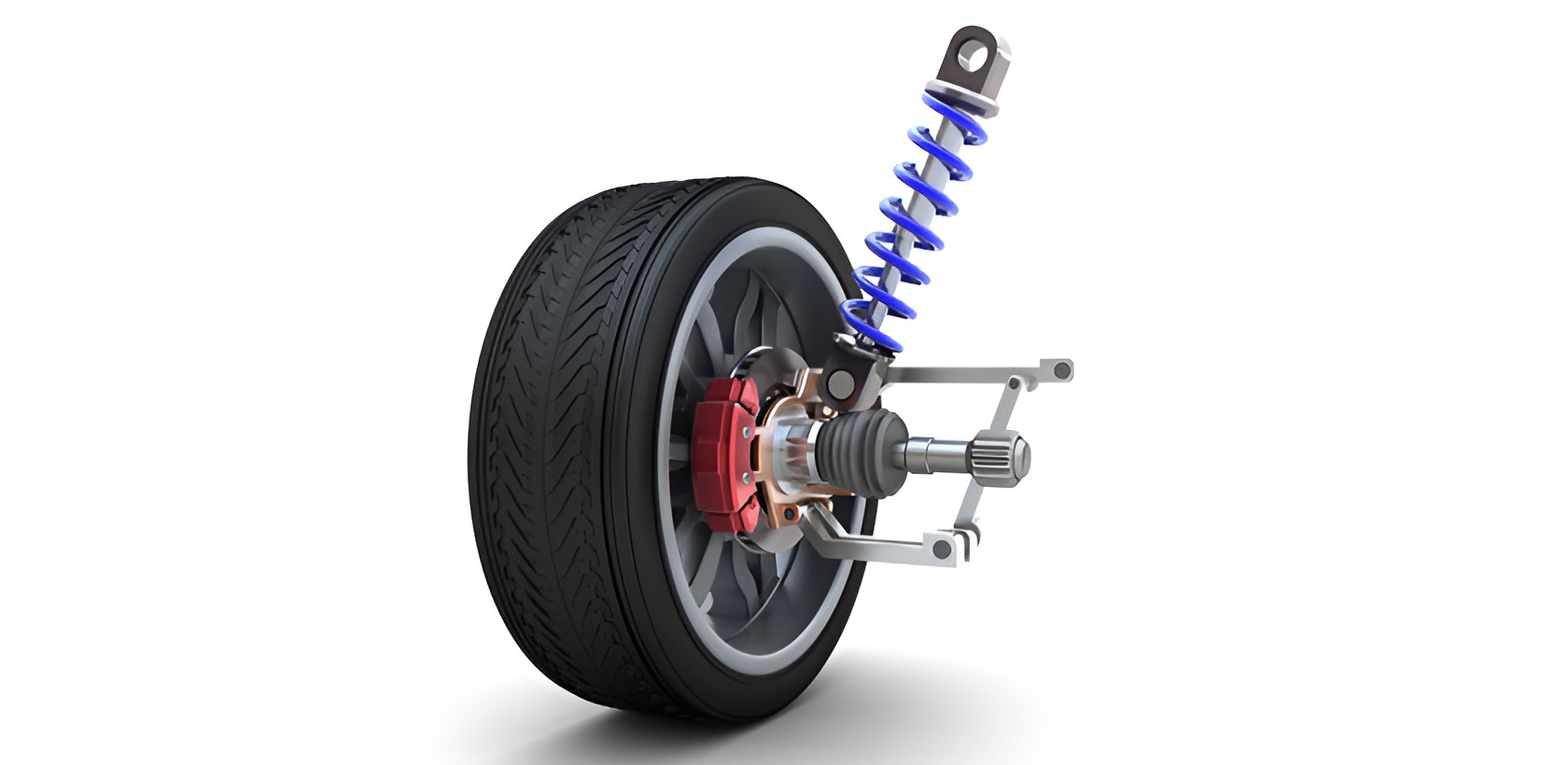

محل نصب و نحوه اتصال

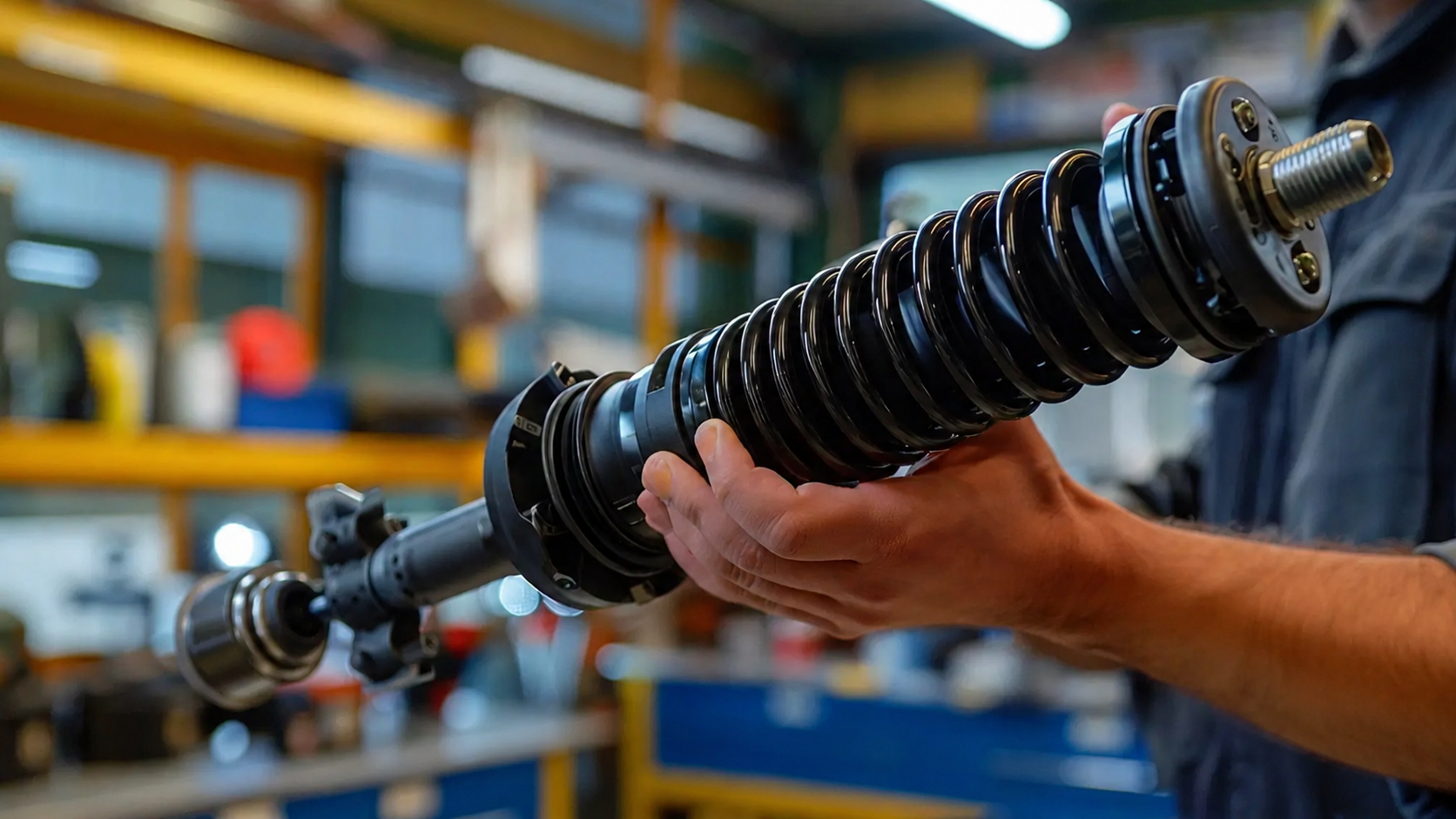

کمک فنر بهموازات فنر نصب میشود؛ یک سر آن به بخش ثابت خودرو (بدنه یا شاسی) و سر دیگر به بخش متحرک (طبق یا پوسته اکسل) متصل است. در محورهای جلوی اغلب خودروهای سواری امروزی، از طراحی مکفرسون استفاده میشود که در آن کمک فنر و فنر لول در یک مجموعه یکپارچه (استرات) ترکیب شدهاند. این نکته اهمیت عملی دارد: در تعویض استرات مکفرسون، معمولاً کمک فنر و فنر با هم عوض میشوند، نه بهصورت مجزا.
نشانههای خرابی کمک فنر
خرابی کمک فنر معمولاً بهتدریج پیش میرود، نه بهصورت ناگهانی، و همین موضوع تشخیص زودهنگام را دشوار میکند. نشانههای زیر باید در کنار هم و نه بهتنهایی ارزیابی شوند:
نشتی روغن — منشأ اصلی این نشانه، فرسودگی کاسهنمد یا واشر انتهایی سیلندر است که وظیفه آببندی سیال داخلی را دارد. مشاهده لکه روغن روی بدنه کمک فنر یا زیر خودرو نشانه خرابی جدی است و نیازمند تعویض فوری است، نه ترمیم.
نوسان بیش از حد در جاده ناهموار — اگر خودرو پس از عبور از دستانداز چند بار پیدرپی بالا و پایین شود، ضریب میرایی افت کرده است. این همان اصل «تست فشار دستی» است که در بخش بعد توضیح داده میشود.
افزایش فاصله ترمز (brake dive) — شیرجه رفتن جلوی خودرو در ترمز شدید نشان میدهد کمک فنر جلو دیگر قادر به کنترل انتقال وزن نیست؛ این وضعیت مستقیماً فاصله توقف را افزایش میدهد.
افزایش رول بدنه در پیچ — پیچش بیش از حد بدنه هنگام تغییر مسیر یا دور زدن، نشانه افت مقاومت کمک فنر در برابر نیروهای جانبی است.
سروصدای غیرعادی — صدای تقتق یا کوبیدن هنگام عبور از دستانداز معمولاً از اصطکاک فلز-به-فلز اجزای داخلی فرسوده یا شلشدن پایههای اتصال ناشی میشود.
کشیده شدن خودرو به یک سمت — این نشانه باید با احتیاط تفسیر شود. کشیدگی به یک سمت در اغلب موارد به تنظیم زوایای چرخ (alignment)، فشار نامتقارن باد تایر یا گیر کردن لنت ترمز مربوط است. کمک فنر تنها زمانی عامل مستقیم این علامت است که خرابی یکطرفه باشد — یعنی یکی از دو کمک فنر محور بهمراتب بیشتر از طرف مقابل فرسوده شده باشد. طرح این نشانه بهعنوان علامت مستقیم و بدون قید، تشخیص را به بیراهه میبرد.
سایش نامنظم لاستیک — الگوی سایش موجی یا نقطهای (cupping) روی سطح تایر، ناشی از تماس ناپیوسته و پرشی چرخ با جاده در اثر افت میرایی است.
پرش یا رقص چرخ روی سطح جاده — این حالت مستقیماً از افزایش دامنه نوسان فنر بدون کنترل کافی ناشی میشود و از نظر ایمنی جدیترین نشانه محسوب میشود، چون افت چشمگیر اصطکاک لحظهای تایر با جاده را نشان میدهد.
روشهای تشخیص و تست خرابی
تشخیص قطعی خرابی کمک فنر معمولاً نیازمند بازرسی تخصصی است، اما چند روش اولیه در دسترس مکانیک یا فروشنده قطعه برای غربالگری وجود دارد:
بازرسی بصری: بررسی نشتی روغن، ترکخوردگی یا شکستگی بدنه، وضعیت گردگیر و بوشهای لاستیکی
تست فشار دستی (bounce test): فشار دادن گوشه خودرو و رهاسازی آن؛ اگر خودرو بیش از یک یا دو بار نوسان کند، ضریب میرایی افت کرده است
تست بار در تعمیرگاه: بررسی رفتار کمک فنر تحت بار متغیر با تجهیزات تخصصی
بازرسی اولتراسونیک: تشخیص دقیقتر ساختار داخلی و وضعیت سیال برای مواردی که علائم ظاهری روشن نیستند
تفاوت عملکردی کمک فنر روغنی و گازی
از نظر ساختاری، تفاوت این دو نوع محدود به وجود یا نبود لایه گاز اضافه است، اما این تفاوت پیامد عملکردی محسوسی دارد. در کمک فنر روغنی، با گذشت زمان و افزایش دما، روغن مستعد کفکردن است و همین موضوع باعث افت تدریجی و نامنظم کیفیت میرایی میشود. در کمک فنر گازی، فشار نیتروژن مانع تشکیل حباب در روغن میشود، بنابراین رفتار میرایی در طول عمر مفید قطعه پایدارتر باقی میماند و سواری یکنواختتری حاصل میشود. این برتری عملکردی هزینه ساخت بالاتر کمک فنر گازی را توجیه میکند.
نتیجهگیری فنی
کمک فنر تنها یک قطعه مصرفی ساده نیست؛ عملکرد آن مستقیماً روی فاصله ترمز، پایداری در پیچ و توزیع سایش تایر اثر میگذارد. تفکیک درست انواع آن — بهویژه جداسازی مفهومی از فنر بادی، و تمایز ساختاری تکلوله از دولوله — برای تشخیص صحیح خرابی و انتخاب قطعه جایگزین ضروری است. از میان نشانههای خرابی، برخی (نشتی روغن، پرش چرخ روی جاده) شواهد قطعیتری نسبت به برخی دیگر (کشیدهشدن به یک سمت) ارائه میدهند و باید در کنار سایر علائم و نه بهتنهایی ارزیابی شوند.
سوالات متداول
۱. تفاوت عملکردی کمک فنر تکلوله و دولوله در شرایط واقعی رانندگی چیست؟ تکلوله به دلیل سطح تماس کمتر با ماده عایق، گرمای تولیدشده از حرکت پیستون را سریعتر دفع میکند و در مسیرهای طولانی یا ناهموار ثبات میرایی بیشتری حفظ میکند. دولوله ارزانتر و در کاربرد شهری معمول کفایت میکند، اما در سفرهای طولانی یا بار سنگین مستعد افت عملکرد بر اثر گرمازایی است.
۲. آیا میتوان کمک فنر گازی را جایگزین مستقیم نوع روغنی کرد؟ از نظر اتصال مکانیکی معمولاً بله، در صورتی که ابعاد و نقاط اتصال یکسان باشد. اما باید توجه داشت رفتار میرایی نوع گازی متفاوت است (پایدارتر در برابر کفکردن روغن) و در برخی خودروها این تغییر رفتار سواری قابل احساس است. جایگزینی باید بر اساس تأیید سازنده خودرو یا مشخصات فنی قطعه انجام شود، نه صرفاً تطابق ابعادی.
۳. بازه کیلومتری استاندارد برای تعویض کمک فنر چند کیلومتر است؟ داده کافی برای اعلام یک بازه کیلومتری ثابت و عمومی وجود ندارد؛ عمر مفید کمک فنر به شرایط جاده، سبک رانندگی، بار خودرو و کیفیت قطعه نصبشده وابسته است. روش قابلاتکاتر، بازرسی دورهای بصری و تست فشار دستی (bounce test) بهجای تکیه بر یک عدد کیلومتری ثابت است.
۴. آیا کمک فنر و فنر لول باید همزمان تعویض شوند؟ در محورهایی که از طراحی مکفرسون استفاده میکنند، کمک فنر و فنر بخشی از یک مجموعه استرات یکپارچهاند و معمولاً همزمان تعویض میشوند. در طراحیهایی که فنر و کمک فنر مجزا نصب شدهاند، تعویض میتواند جداگانه انجام شود، مشروط بر اینکه فنر مقابل هنوز داخل محدوده مشخصات خود باشد.
۵. علت اصلی نشتی روغن کمک فنر چیست و آیا قابل تعمیر است؟ منشأ اصلی نشتی، فرسودگی کاسهنمد یا واشر انتهایی سیلندر است که وظیفه آببندی سیال داخلی را دارد. کمک فنرهای تلسکوپی مدرن معمولاً بهصورت یکپارچه (sealed unit) ساخته میشوند و امکان باز کردن و تعویض کاسهنمد بهتنهایی وجود ندارد؛ در صورت نشتی، تعویض کامل قطعه ضروری است.
۶. چطور میتوان خرابی یکطرفه کمک فنر را که باعث کشیدگی خودرو میشود از سایر علل (مثل تنظیم چرخ) تفکیک کرد؟ مقایسه مستقیم رفتار دو کمک فنر یک محور — از طریق تست فشار دستی جداگانه روی هر گوشه یا بازرسی بصری برای نشتی/آسیب یکطرفه — نخستین قدم است. اگر یک طرف نوسان محسوس بیشتری نسبت به طرف مقابل نشان دهد، کمک فنر عامل محتمل است؛ در غیر این صورت باید تنظیم زوایای چرخ، فشار باد تایر و وضعیت لنت ترمز بررسی شود.
