انواع آرایش موتور خودرو: از خطی و V تا بوکسر و وانکل
اگر زیر کاپوت چند خودروی مختلف را نگاه کنید، فقط اندازه‌ی موتور فرق نمی‌کند؛ چیدمان سیلندرها هم فرق دارد. به این چیدمان «آرایش موتور» می‌گویند. آرایش موتور روی قدرت، لرزش، مرکز ثقل، فضای زیر کاپوت، مصرف سوخت و حتی هزینه‌ی تعمیر و نگهداری اثر مستقیم می‌گذارد. در این مقاله شش آرایش اصلی را مرور می‌کنیم و در پایان می‌بینیم چه عواملی باعث می‌شوند سازنده یک آرایش را بر بقیه ترجیح دهد.

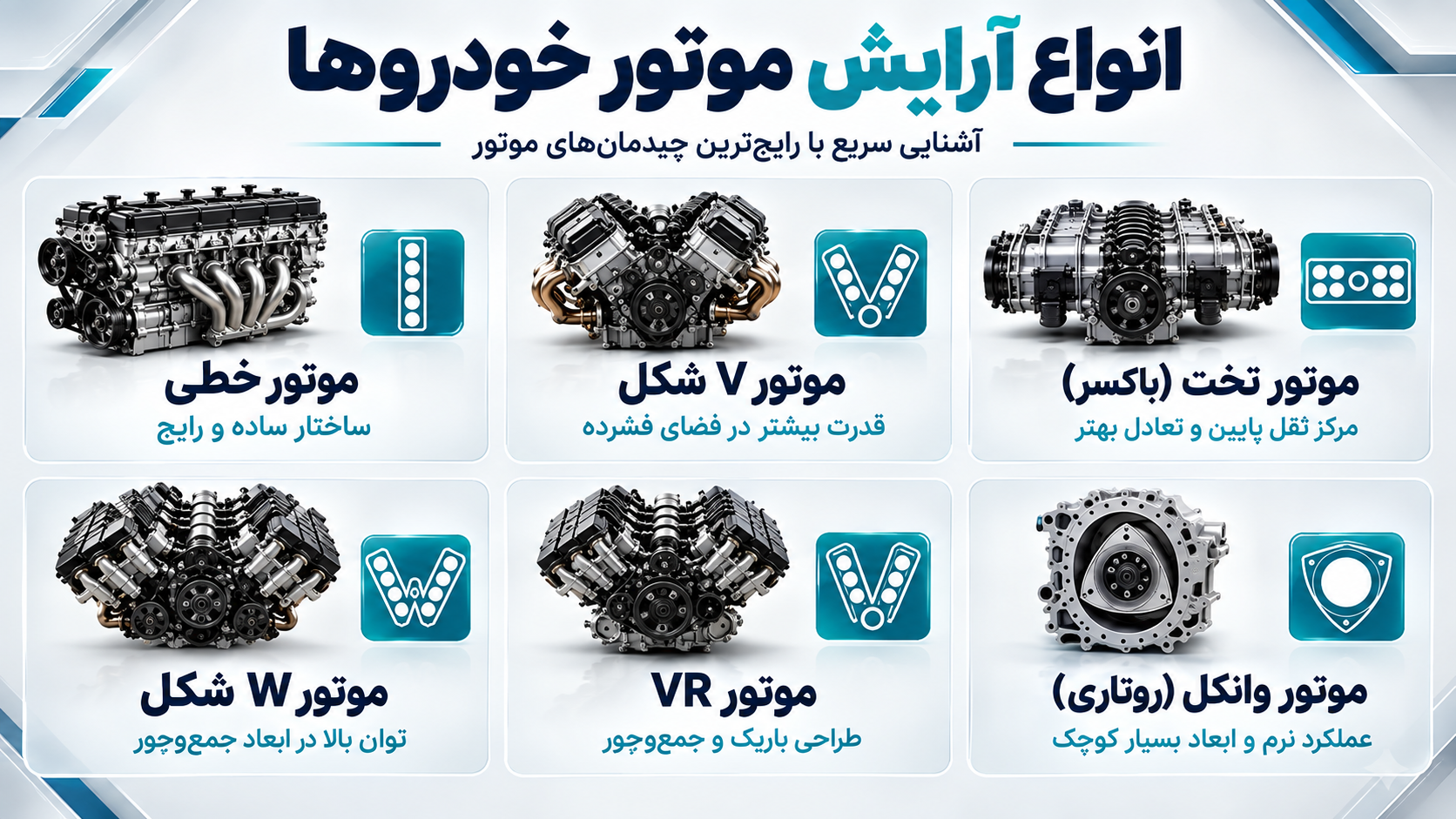

آرایش موتور چیست؟
آرایش موتور یعنی نحوه‌ی قرارگیری سیلندرها نسبت به هم و نسبت به میل‌لنگ. سیلندرها می‌توانند در یک ردیف، در دو ردیف زاویه‌دار، به‌صورت افقی روبه‌روی هم، یا حتی در طراحی‌های خاص‌تری مثل موتور وانکل چیده شوند. هیچ آرایشی برای همه‌ی خودروها بهترین نیست؛ هر کدام در یک یا چند معیار برتری دارد و در معیارهای دیگر مصالحه می‌کند.
۱. موتور خطی (Inline)
ویژگی اصلی: ساختار ساده و رایج
در موتور خطی همه‌ی سیلندرها در یک ردیف کنار هم قرار می‌گیرند و معمولاً یک سرسیلندر روی آن‌هاست. همین سادگی باعث می‌شود ساخت، سرویس و تعمیر آن ارزان‌تر باشد و تعادل مناسبی هم داشته باشد. موتورهای خطی چهار سیلندر، رایج‌ترین موتور خودروهای سواری در دنیا هستند و در بازار ایران هم بیشتر خودروهای پرتیراژ (مثل پژو ۲۰۶، سمند، دنا و پراید) از همین آرایش استفاده می‌کنند.
نقطه‌ی ضعف موتور خطی وقتی پیدا می‌شود که تعداد سیلندرها زیاد شود: طول موتور بیشتر می‌شود، فضای بیشتری می‌گیرد و میل‌لنگ بلندتر مستعد نوسان و لرزش می‌شود. به همین دلیل خطی‌های پرسیلندر معمولاً به خودروهایی می‌رسند که فضای طولی کافی در اختیار دارند.
۲. موتور V شکل (V-Type)
ویژگی اصلی: قدرت بیشتر در فضای فشرده‌تر
در موتور V، سیلندرها در دو ردیف زاویه‌دار قرار می‌گیرند که از روبه‌رو شبیه حرف V دیده می‌شوند و هر دو ردیف یک میل‌لنگ مشترک را می‌چرخانند. نتیجه این است که می‌توان تعداد سیلندر بیشتری را در طولی کوتاه‌تر جا داد؛ یعنی توان بالا با ابعادی جمع‌وجورتر نسبت به قدرت.
بهای این مزیت، پیچیدگی بیشتر است: دو ردیف سیلندر معمولاً یعنی دو سرسیلندر و اجزای بیشتر، و دسترسی به بعضی قطعات سخت‌تر می‌شود. برای همین موتور V بیشتر در خودروهای قدرتمند و لوکس دیده می‌شود. در بازار ایران این آرایش را عمدتاً در برخی مدل‌های وارداتی و پرقدرت می‌بینید.
۳. موتور تخت (بوکسر - Boxer)
ویژگی اصلی: مرکز ثقل پایین و تعادل بهتر
در موتور تخت، سیلندرها به‌صورت افقی و روبه‌روی هم، در دو طرف میل‌لنگ قرار می‌گیرند. چون موتور «پهن و کم‌ارتفاع» است، مرکز ثقل خودرو پایین می‌آید و پایداری و هندلینگ بهتر می‌شود. حرکت پیستون‌های روبه‌رو تا حد زیادی لرزش یکدیگر را خنثی می‌کند و موتور نرم‌تر کار می‌کند.
یک نکته‌ی اصطلاحی: «بوکسر» در واقع زیرمجموعه‌ای از موتورهای تخت (Flat) است. کاستی این آرایش عرض زیاد موتور است. امروز فقط دو سازنده‌ی مشهور، یعنی پورشه و سوبارو، آن را در خودروهای خود استفاده می‌کنند.
۴. موتور W شکل (W-Type)
ویژگی اصلی: توان بالا در ابعاد جمع‌وجور
موتور W را می‌توان ترکیبی از دو موتور V در یک بلوک دانست؛ یعنی سه یا چهار ردیف سیلندر که از نمای جلو شبیه حرف W هستند. هدف، رسیدن به قدرت بسیار بالا با طول و ارتفاع کمتر از چیزی است که یک موتور V یا خطی با همان تعداد سیلندر لازم دارد. این آرایش ساختاری بسیار پیچیده دارد و به خودروهای گران‌قیمت و خاص محدود شده است؛ نمونه‌ی مشهورش موتورهای گروه فولکس‌واگن (مثل بنتلی) است.
۵. موتور VR
ویژگی اصلی: طراحی باریک و جمع‌وجور
VR نسخه‌ی فشرده‌ی موتور V است که زاویه‌ی بین دو ردیف سیلندر در آن بسیار کم شده؛ چنان‌که هر دو ردیف داخل یک بلوک و زیر یک سرسیلندر جا می‌گیرند. نام VR از ترکیب دو واژه‌ی آلمانی به معنای «موتور خطی کوتاه‌شده» می‌آید. حاصل، موتوری باریک است که برای خودروهای با فضای محدود مناسب است. این آرایش را فولکس‌واگن توسعه داد و امروز به‌ندرت استفاده می‌شود.
۶. موتور وانکل (روتاری - Rotary)
ویژگی اصلی: عملکرد نرم و ابعاد بسیار کوچک
موتور وانکل اصلاً پیستون ندارد. به‌جای پیستون، یک روتور مثلثی‌شکل درون محفظه‌ای می‌چرخد. نتیجه، موتوری با وزن کم، لرزش اندک و توان ویژه‌ی بالا (توان زیاد نسبت به حجم و وزن) است. مزدا این موتور را در اسپورت‌هایی مثل RX-8 به کار برد. با این‌حال ساخت گران‌تر و محدودیت‌های عملی (که معمولاً در مصرف سوخت و فرسایش آب‌بندها دیده می‌شود) باعث شده امروز در خودروهای جدید تقریباً کنار گذاشته شود.
مقایسه‌ی سریع آرایش‌ها
آرایش | مزیت اصلی | محدودیت اصلی | کاربرد معمول |
خطی | ساده، ارزان، نگهداری کم‌هزینه | طول زیاد در تعداد سیلندر بالا | خودروهای عمومی و اقتصادی |
V شکل | توان بالا در فضای فشرده | پیچیدگی و اجزای بیشتر | خودروهای قدرتمند و لوکس |
تخت (بوکسر) | مرکز ثقل پایین، لرزش کم | عرض زیاد | اسپورت و خودروهای مبتنی بر هندلینگ |
W شکل | قدرت بسیار بالا با طول و ارتفاع کم | پیچیدگی ساخت و تعمیر | لوکس و فوق‌العاده گران |
VR | باریک و جمع‌وجور | کم‌استفاده و کم‌قطعه‌ی جایگزین | فضای محدود |
وانکل | ابعاد کوچک، وزن کم، نرمی | ساخت گران و محدودیت‌های عملی | اسپورت‌های خاص |
عوامل مؤثر در انتخاب آرایش موتور
سازنده‌ها این آرایش‌ها را بر اساس ترکیبی از معیارهای زیر انتخاب می‌کنند:
۱. کاربری خودرو: یک خودروی شهری اقتصادی نیازی به پیچیدگی موتور W ندارد و یک اسپورت سنگین هم با موتور کوچک خطی به هدفش نمی‌رسد.
۲. وزن و تعادل: آرایش موتور روی پایداری و مرکز ثقل اثر می‌گذارد؛ اینجا موتور تخت برتری دارد.
۳. فضای نصب: ابعاد، وزن و محدودیت فضای زیر کاپوت. موتور V، VR و W برای فشرده‌سازی طراحی شده‌اند.
۴. قدرت و گشتاور: توان خروجی و عملکرد کلی. تعداد بیشتر سیلندر در فضای کمتر معمولاً یعنی پتانسیل توان بالاتر.
۵. مصرف سوخت: بازده حرارتی و مصرف انرژی؛ موتورهای ساده‌تر و کوچک‌تر معمولاً اقتصادی‌ترند.
۶. هزینه‌ی نگهداری: پیچیدگی آرایش مستقیماً روی هزینه‌ی تعمیر و سرویس اثر می‌گذارد و موتور خطی در این معیار معمولاً برتر است.
آرایش موتور چه اثری روی سرویس و قطعات دارد؟
آرایش موتور فقط یک بحث فنی نیست؛ روی نگهداری روزمره هم اثر دارد. در موتور V معمولاً دو سرسیلندر وجود دارد و برخی قطعات (مثل پکینگ و سنسورها) دوتایی می‌شوند و دسترسی به بعضی قطعات دشوارتر است. در موتور خطی، قطعات کمتر و دسترسی ساده‌تر است. هنگام خرید قطعه، همیشه کد فنی مربوط به مدل و نوع موتور خودرو را بررسی کنید و صرفاً به نام مدل اکتفا نکنید، چون یک مدل ممکن است چند نسخه‌ی موتوری داشته باشد.
سؤالات متداول
۱. تفاوت موتور «بوکسر» با موتور «تخت» چیست؟
همه‌ی بوکسرها تخت هستند، ولی همه‌ی موتورهای تخت بوکسر نیستند. در بوکسر، پیستون‌های روبه‌رو هم‌زمان به سمت بیرون و داخل حرکت می‌کنند و همین باعث خنثی شدن بخشی از لرزش می‌شود.
۲. موتور VR در واقع V است یا خطی؟
از نظر فنی چون هر دو ردیف زیر یک سرسیلندر قرار می‌گیرند، به موتور خطی نزدیک‌تر است؛ نام آن هم به همین دلیل «خطی کوتاه‌شده» است. اما چیدمان ردیف‌ها زاویه‌دار است و به همین دلیل آن را نسخه‌ی فشرده‌ی موتور V هم می‌نامند.
۳. چرا بعضی سازنده‌ها با وجود طول زیاد، هنوز موتور خطی شش سیلندر می‌سازند؟
چون موتور خطی شش سیلندر ذاتاً بالانس خوبی دارد و نرم کار می‌کند. سازنده‌های لوکسی مثل BMW سال‌ها با همین آرایش به موتورهای نرم و باکیفیت رسیده‌اند، به شرطی که فضای طولی کافی در خودرو وجود داشته باشد.
۴. آیا تعداد سیلندر بیشتر همیشه یعنی قدرت بیشتر؟
لزوماً نه. قدرت به حجم موتور، سیستم سوخت‌رسانی، شارژ هوا (مثل توربو) و تنظیمات بستگی دارد. تعداد سیلندر، فقط یکی از عوامل است و آرایش موتور تعیین می‌کند این سیلندرها چقدر جا می‌گیرند.
۵. آرایش موتور با جهت نصب آن (عرضی یا طولی) یکی است؟
خیر. آرایش، یعنی چیدمان سیلندرها؛ جهت نصب، یعنی موتور در خودرو به‌صورت عرضی قرار گرفته یا طولی. یک موتور خطی چهار سیلندر ممکن است هر دو حالت نصب را داشته باشد.
۶. آیا آرایش موتور روی صدای خودرو اثر دارد؟
بله. ترتیب احتراق، تعداد سیلندر و چیدمان آن‌ها روی صدای اگزوز و لحن موتور اثر می‌گذارد؛ برای همین موتورهای V و بوکسر «شخصیت صوتی» متفاوتی دارند.
۷. چرا موتور وانکل با وجود مزایایش فراگیر نشد؟
سه مانع اصلی داشت: هزینه‌ی ساخت بالا، مصرف سوخت نسبتاً بیشتر و چالش‌های بادوام‌کردن آب‌بندها. این‌ها باعث شد در مقایسه با موتورهای پیستونی توجیه اقتصادی پیدا نکند.
۸. آرایش موتور روی هزینه‌ی تعمیر هم اثر دارد؟
بله. هرچه آرایش پیچیده‌تر باشد، تعداد قطعات، زمان دسترسی و مهارت لازم برای تعمیر بیشتر می‌شود؛ بنابراین موتورهای V، W و وانکل معمولاً تعمیرات پرهزینه‌تری نسبت به خطی‌ها دارند.
جمع‌بندی
آرایش موتور یک تصمیم مهندسی برای تعادل میان قدرت، فضا، وزن، نرمی و هزینه است. خطی ساده و اقتصادی است، V قدرت را در فضای کم جمع می‌کند، بوکسر تعادل و مرکز ثقل پایین می‌دهد، W و VR جمع‌وجوری را به حد نهایی می‌رسانند و وانکل مسیر متفاوتی بدون پیستون را می‌رود. شناخت آرایش موتور خودروتان به شما کمک می‌کند هنگام سرویس و خرید قطعه دقیق‌تر تصمیم بگیرید.
